LEDT-300BLED整燈熱管理分析系統

產品信息

分類: 產品測量儀器

產品介紹

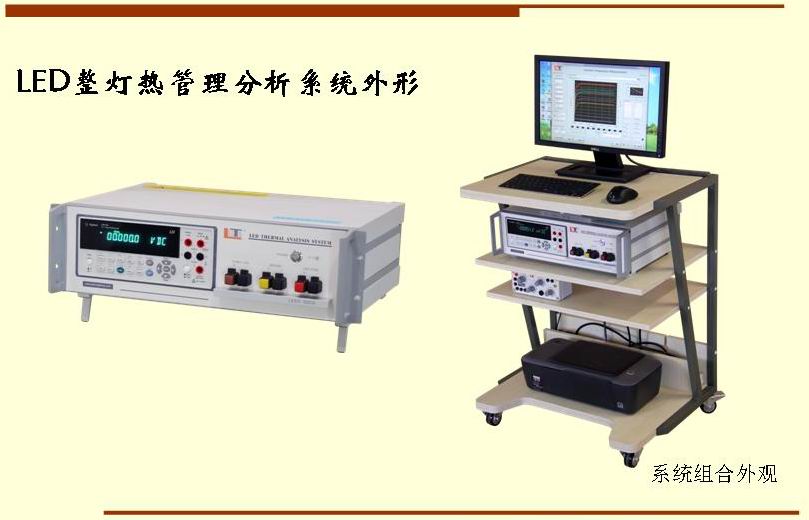

LEDT-300B LED整燈熱管理分析系統介紹

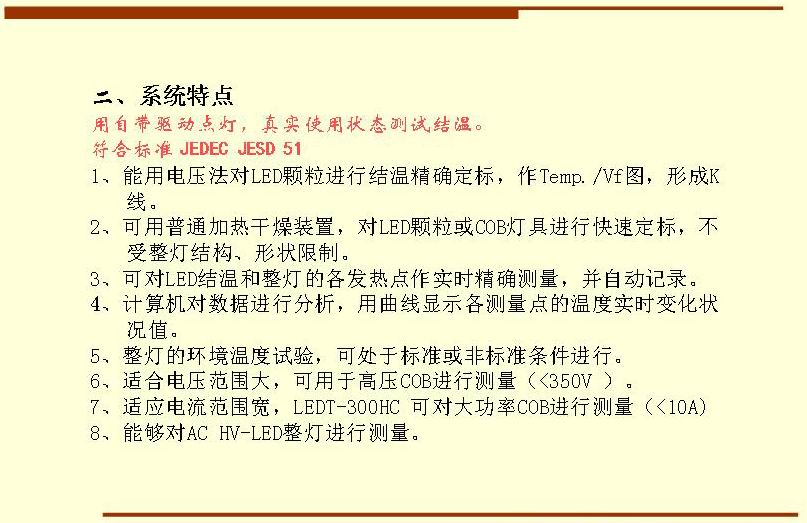

本系統可用于為LED整燈生產企業、采購商、科研單位、檢測機構：作為研發分析、品質控制、材料選用等（除光、色測量外）多項其他應用。

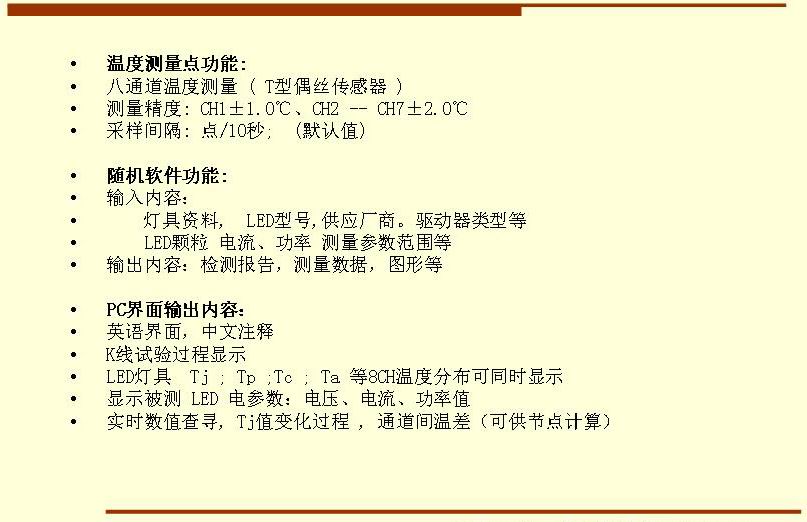

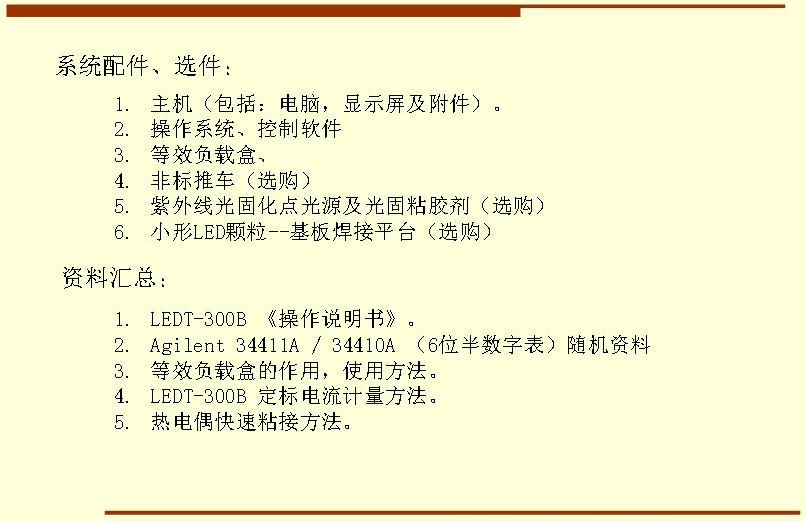

5溫度測量點功能: 八通道溫度測量 ( T型偶絲傳感器 ) 測量精度: CH1±1.0℃、CH2 -- CH7±2.0℃ 采樣間隔: 點/10秒; (默認值) 隨機軟件功能: 輸入內容：燈具資料, LED型號,供應廠商。驅動器類型等 LED顆粒電流、功率測量參數范圍等輸出內容：檢測報告，測量數據，圖形等 PC界面輸出內容：英語界面，中文注釋 K線試驗過程顯示 LED燈具 Tj ; Tp ;Tc ; Ta 等8CH溫度分布可同時顯示顯示被測 LED 電參數：電壓、電流、功率值實時數值查尋, Tj值變化過程 , 通道間溫差（可供節點計算）

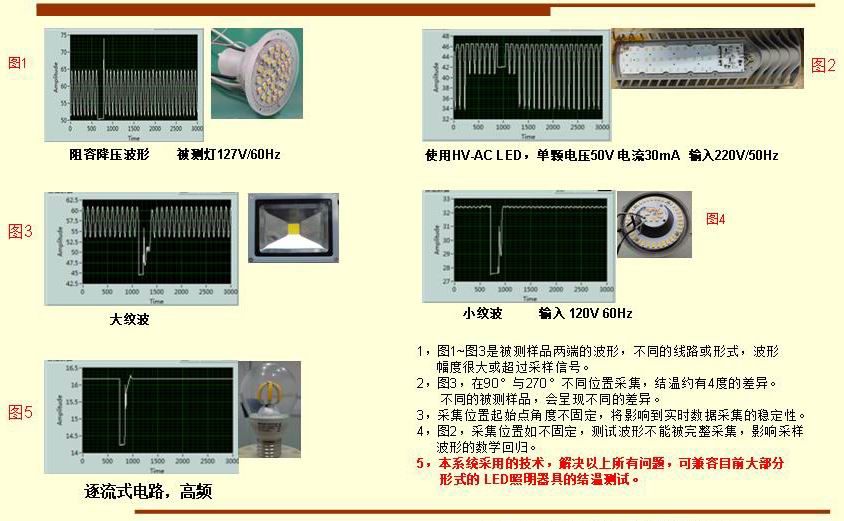

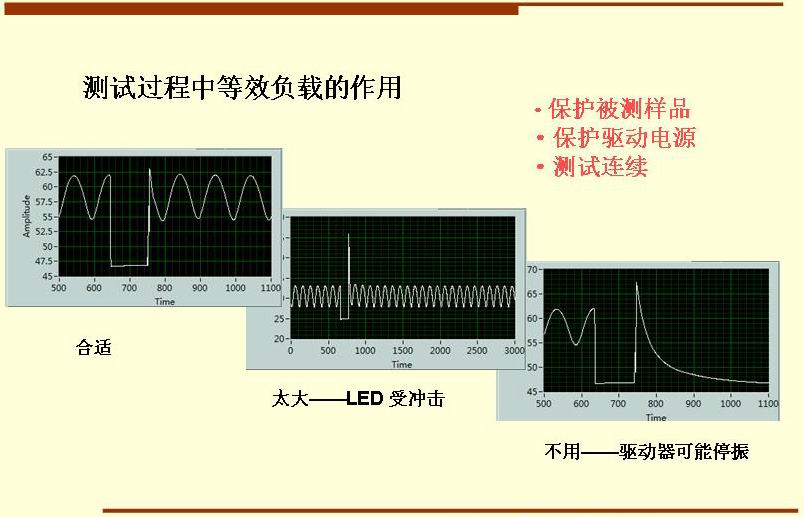

1，圖1~圖3是被測樣品兩端的波形，不同的線路或形式，波形幅度很大或超過采樣信號。 2，圖3，在90°與270°不同位置采集，結溫約有4度的差異。不同的被測樣品，會呈現不同的差異。 3，采集位置起始點角度不固定，將影響到實時數據采集的穩定性。 4，圖2，采集位置如不固定，測試波形不能被完整采集，影響采樣波形的數學回歸。 5，本系統采用的技術，解決以上所有問題，可兼容目前大部分形式的 LED照明器具的結溫測試。

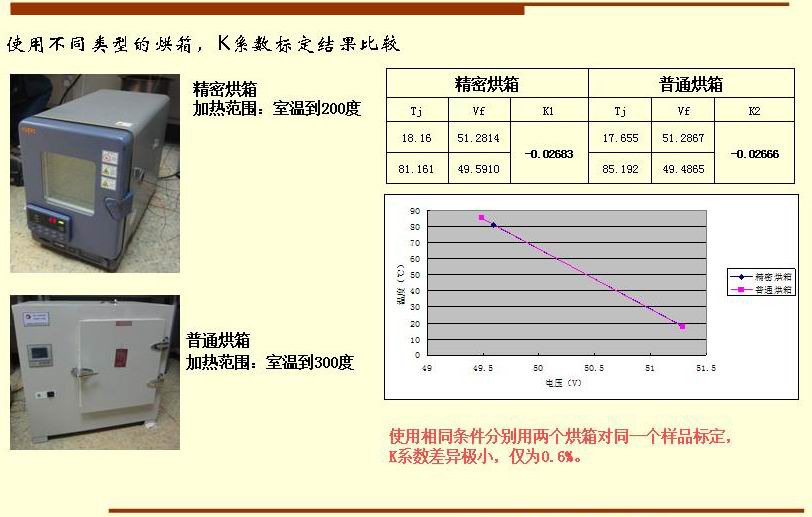

使用相同條件分別用兩個烘箱對同一個樣品標定， K系數差異極小，僅為0.6%。

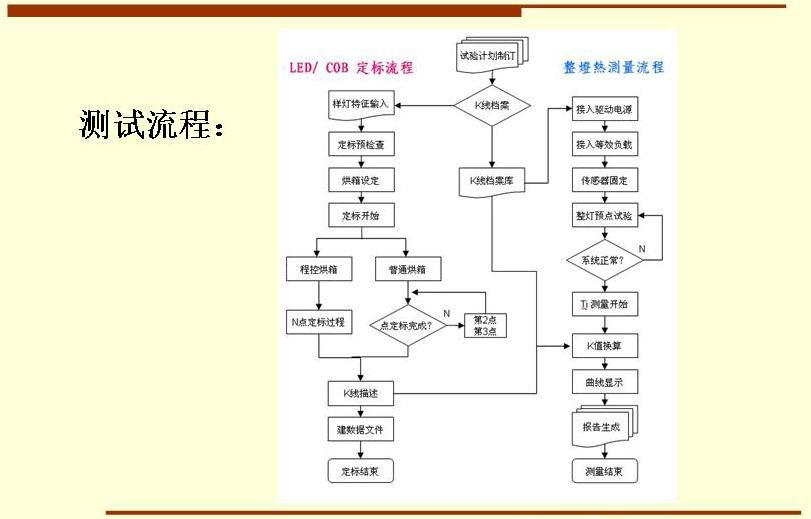

測試流程：

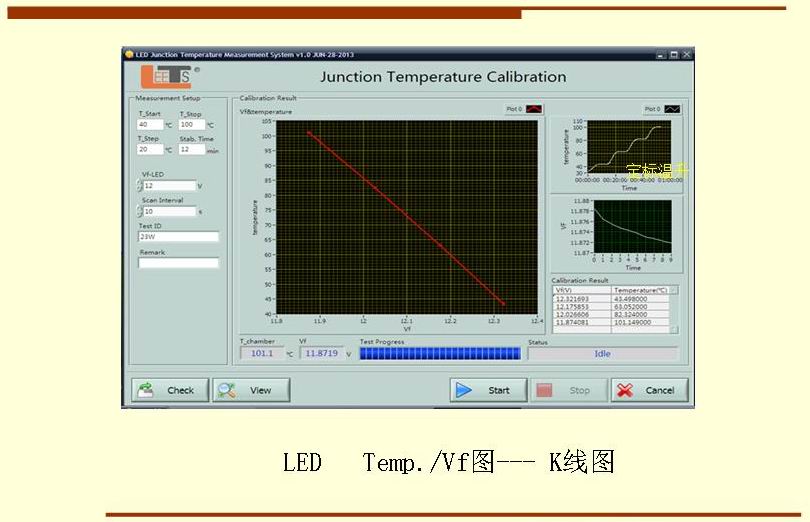

LED Temp./Vf圖--- K線圖

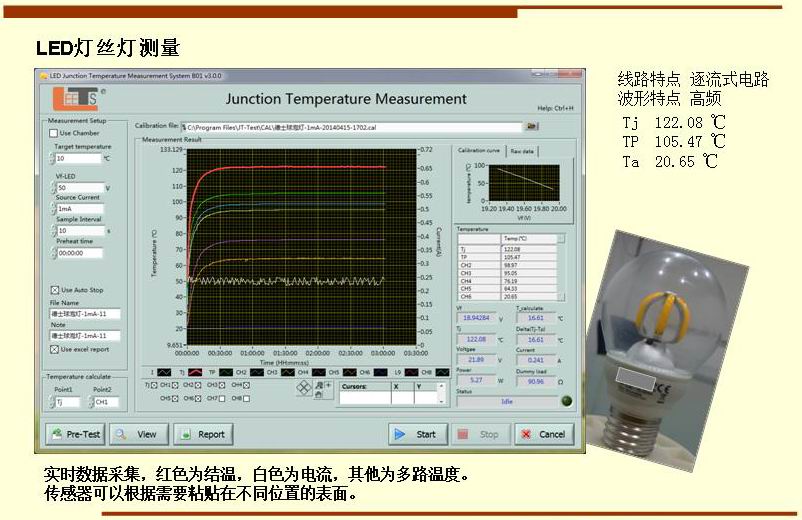

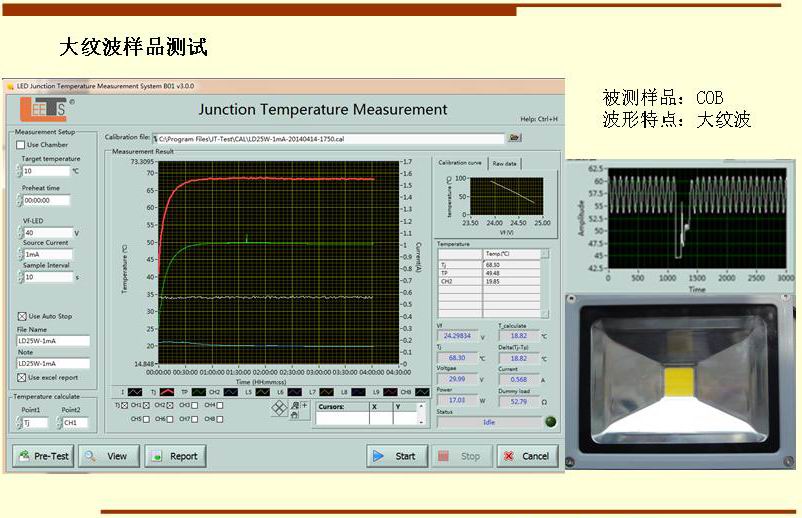

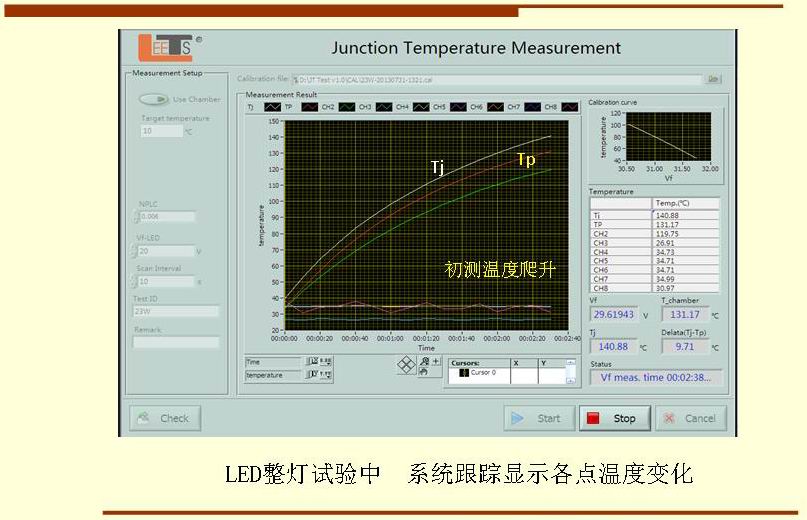

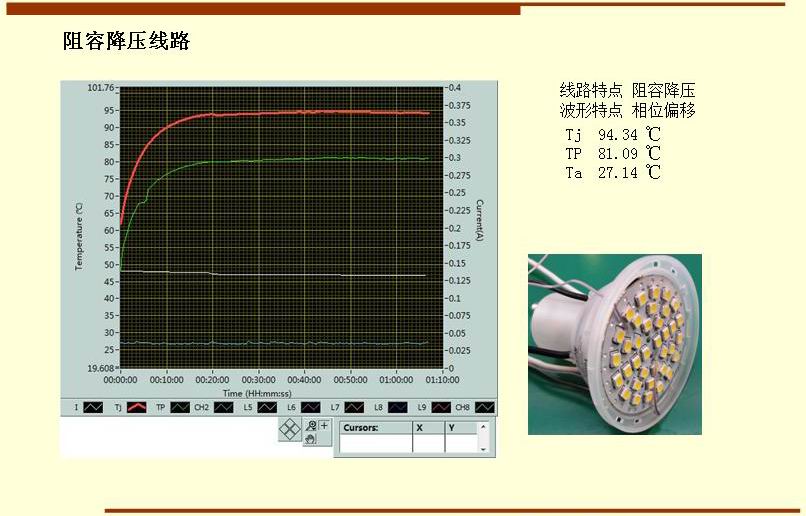

LED整燈試驗中系統跟蹤顯示各點溫度變化

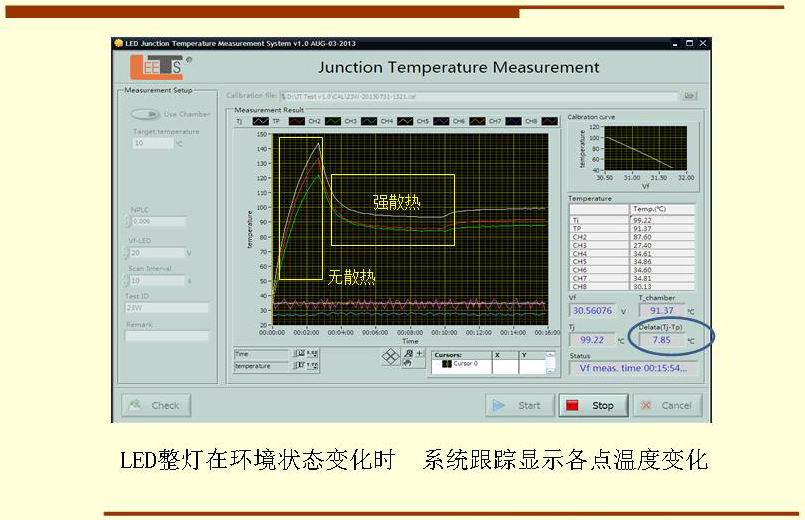

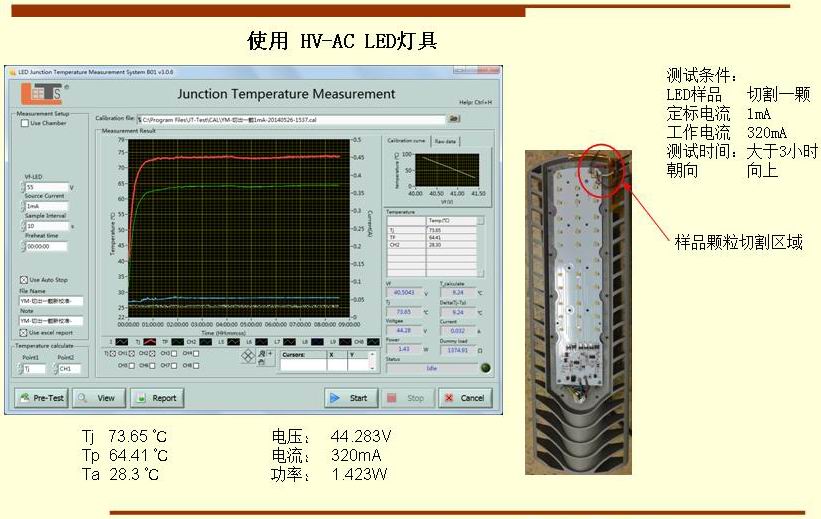

LED整燈在環境狀態變化時 系統跟蹤顯示各點溫度變化

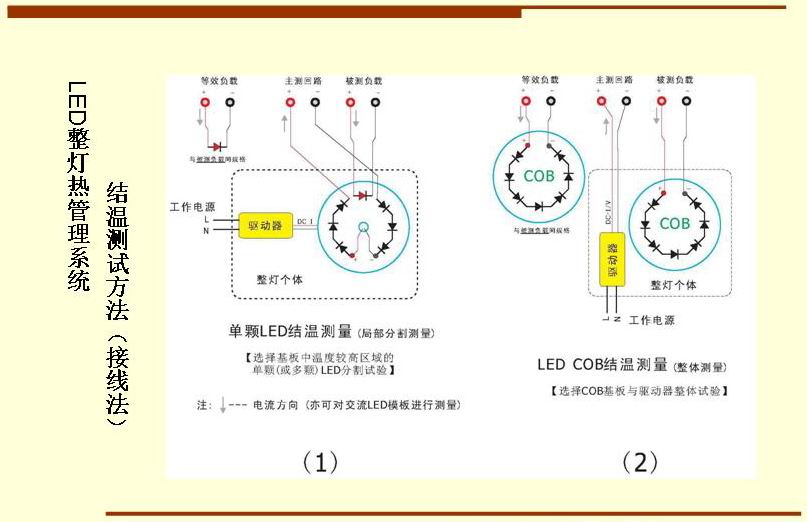

LED整燈熱管理系統結溫測試方法（接線法）

試驗報告輸出內容

國家電光源俞安琪主任介紹LED整燈熱管理分析系統

2014上海照明科技及應用趨勢論壇 5月15日

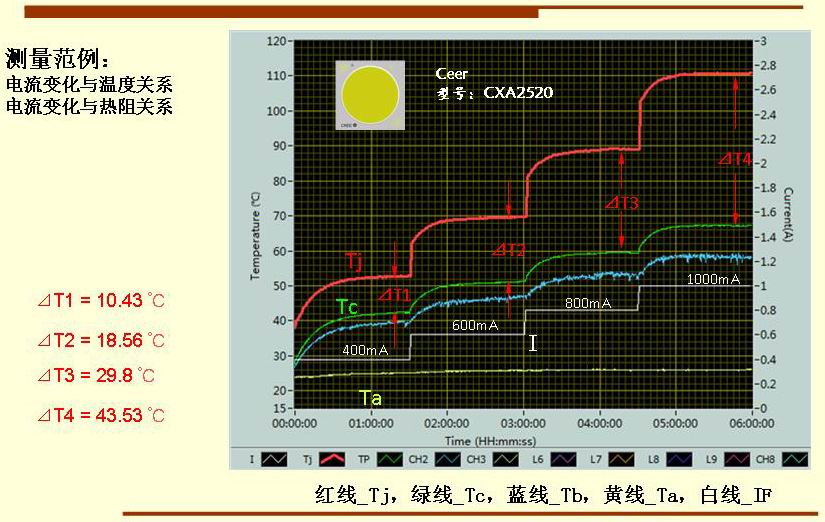

測量范例：電流變化與溫度關系電流變化與熱阻關系

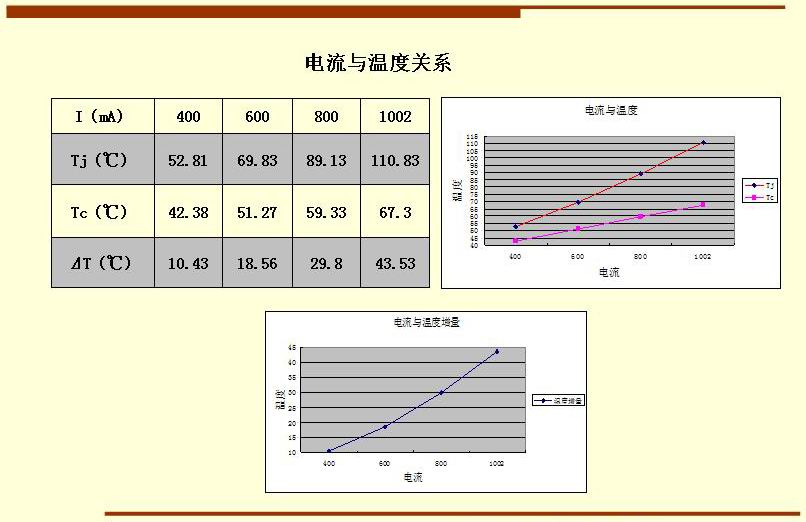

電流與溫度關系

結論：1，對同一個LED在改變電流的情況下，Tj-Tc不是一個定值，隨電流增加而增大。 2，在不考慮扣除光功率的情況下，使用測試得到的數據，利用公式 Tj=Tc+Rth*P 得到，Rth隨電流增加而增大。 3，如果在不扣除光功率的情況下，使用LED生產商給出的Rth定值，通過測量Tc點 溫度，使用公式 Tj=Tc+Rth*P 推算Tj溫度可能會引起較大的誤差。

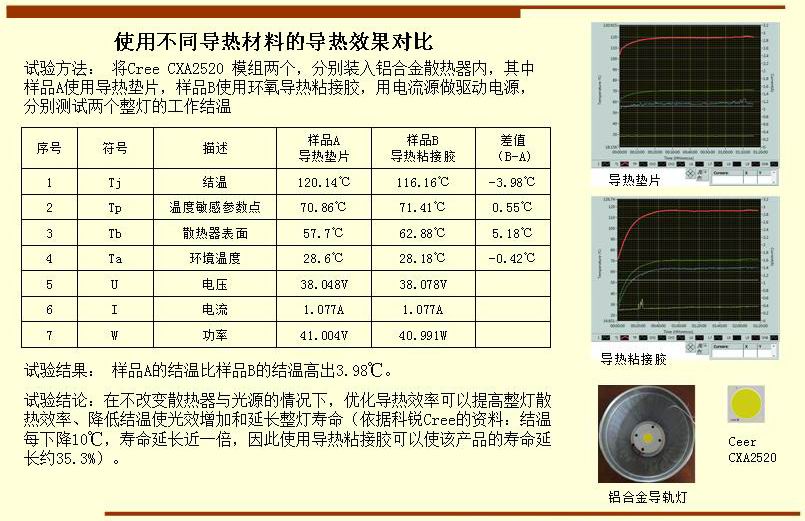

使用不同導熱材料的導熱效果對比試驗方法：將Cree CXA2520 模組兩個，分別裝入鋁合金散熱器內，其中樣品A使用導熱墊片，樣品B使用環氧導熱粘接膠，用電流源做驅動電源，分別測試兩個整燈的工作結溫試驗結果：樣品A的結溫比樣品B的結溫高出3.98℃。試驗結論：在不改變散熱器與光源的情況下，優化導熱效率可以提高整燈散熱效率、降低結溫使光效增加和延長整燈壽命（依據科銳Cree的資料：結溫每下降10℃，壽命延長近一倍，因此使用導熱粘接膠可以使該產品的壽命延長約35.3%）。

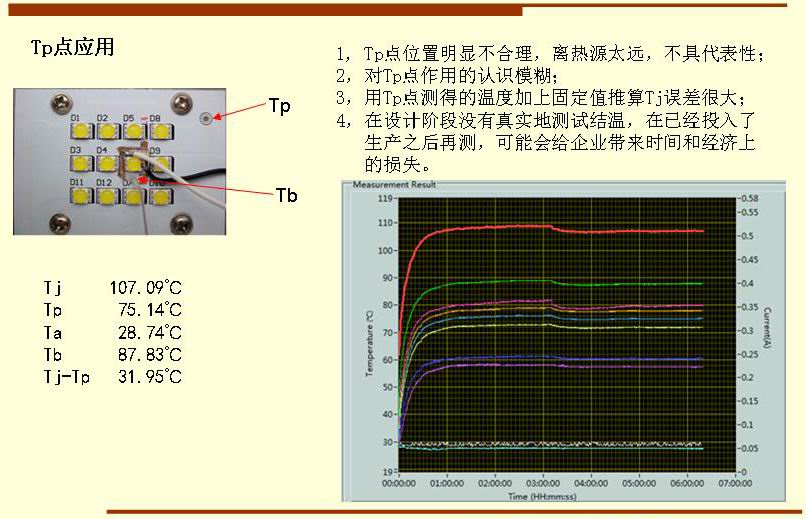

1, Tp點位置明顯不合理，離熱源太遠，不具代表性； 2，對Tp點作用的認識模糊； 3，用Tp點測得的溫度加上固定值推算Tj誤差很大； 4，在設計階段沒有真實地測試結溫，在已經投入了生產之后再測，可能會給企業帶來時間和經濟上的損失。

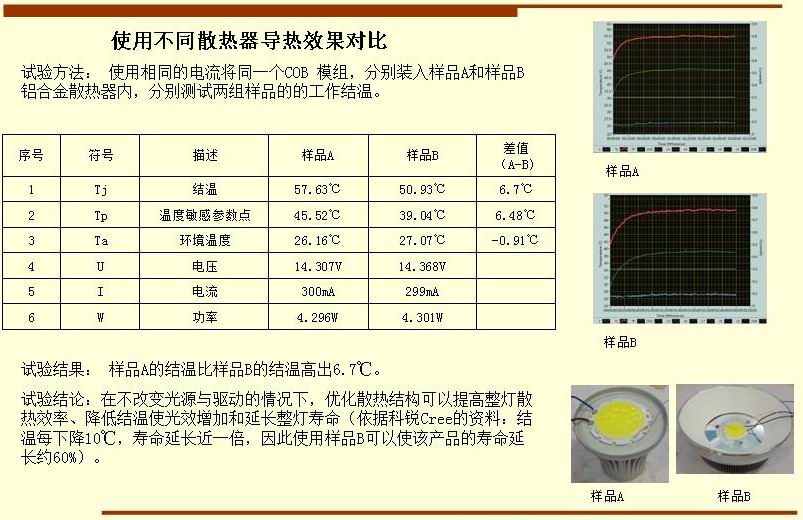

使用不同散熱器導熱效果對比試驗方法：使用相同的電流將同一個COB 模組，分別裝入樣品A和樣品B 鋁合金散熱器內，分別測試兩組樣品的的工作結溫。試驗結果：樣品A的結溫比樣品B的結溫高出6.7℃。試驗結論：在不改變光源與驅動的情況下，優化散熱結構可以提高整燈散熱效率、降低結溫使光效增加和延長整燈壽命（依據科銳Cree的資料：結 溫每下降10℃，壽命延長近一倍，因此使用樣品B可以使該產品的壽命延長約60%）。

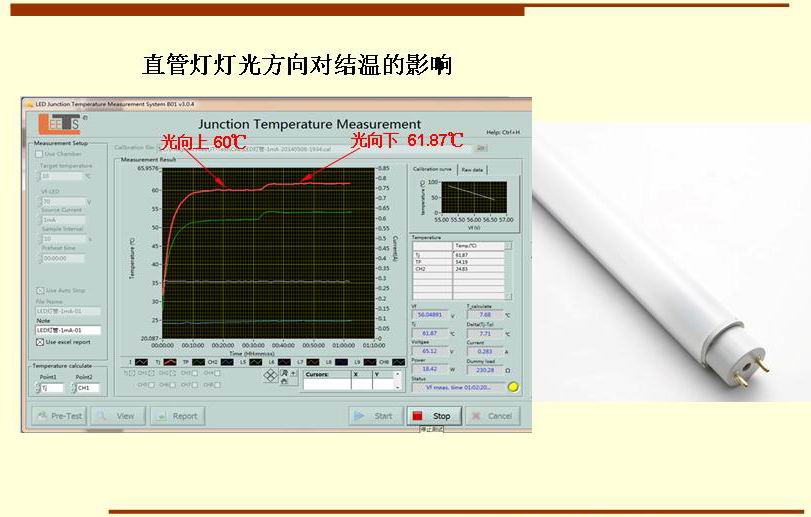

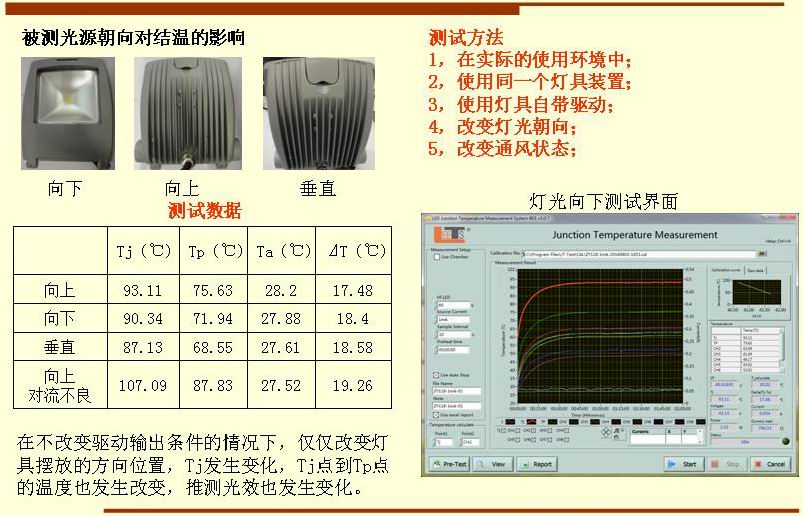

被測光源朝向?qū)Y(jié)溫的影響測試方法 1，在實際的使用環境中； 2，使用同一個燈具裝置； 3，使用燈具自帶驅動； 4，改變燈光朝向； 5，改變通風狀態；在不改變驅動輸出條件的情況下，僅僅改變燈具擺放的方向位置，Tj發生變化，Tj點到Tp點 的溫度也發生改變，推測光效也發生變化。
